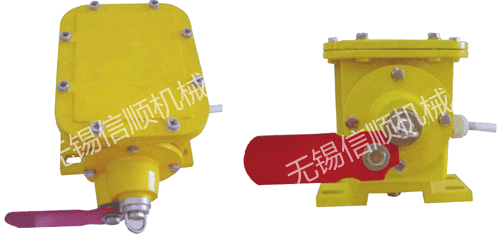

XSZS型纵向撕裂检测器

纵向撕裂检测器概述
本机用于皮带出现裂痕、戳破、交结处损坏或者锋利物突出皮带时，撕裂开关能给监视人员提供报警信号或关闭输送电源。
特点
结构简单牢固，不需要维护，可多次反复使用铸铝外壳带动防护层整体式盖板，易于接线作用力只需0.9kg即可触发开关与进口产品安装尺寸一致。
工作原理
纵向撕裂检测器是专为昂贵的皮带提供可靠的保护，检测器可以在皮带出现撕裂、断裂、重叠或尖锐物体划破皮带时，撕裂器能给监视人员提供报警信号或关闭输送机。撕裂检测器成对安装在传送带两侧，由两段钢丝绳连接（钢丝绳为覆塑外套护层）。绳的一端永久固定在支撑托架上，防止缆绳丢失，另一端接在撕裂开关的弹簧球上，两段钢绳在皮带下面形成一个闭合回路，当物体或撕裂的皮带悬吊下来、扫落到一条或两条钢丝绳时弹簧球被拉出底座，撕裂开关发出警报信号或停机信号。简便、有效地为输送皮带可能出现的损坏提供可靠及稳定的报警、停机保护，检测器尽管原理简单，但是起到了相当重要的作用，坚固的壳体。重载结构，简单的安装方式，使得检测器在任何恶劣环境下工作。
安装与使用
随着距离的增加，将金属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕裂检测器，应安装在第一个撕裂检测器的相应位置以有效的保护输达带输送带易损坏的部分局限在皮带上的表面部位。这就导致当检测器安装在输送皮带的下表面下面时起不了作用。然而皮带损坏的部位将露在回程皮带的底面。为了检测这种类型皮带损坏可将检测器安装在回程皮带的下表面，这就为输送带提供更可靠的保证。撕裂检测器必须安装的足够高以确保绳缆能保护整个皮带截面。也就是说绳缆必须距皮带下部表面足够近的距离小于5cm,以能够检测中间以及边缘部位。
接线方式

本机出厂时已配长度为1.0米电缆线，接线方式参照标牌所标线色。

技术参数

型号/参数 环境温度 环境
湿度		 触点数量 触点容量 复位方式 动作力 重量 最大
行程		 可靠性 防护等级
XSZS -30~+75℃ ≤85% 常开2 常闭2 380VAC/3A 220VAC/5A 手动复位 0.9kg 4kg 1 0mm ＞106 IP65
