XS/ZS-L 感知式纵向撕裂保护装置

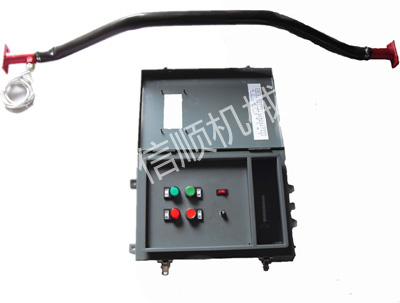

XS/ZS-L感知式纵向撕裂保护装置由感知器和控制箱两大部分组成。感知器式纵向保护装置的检测元件，当运行中胶带撕裂时，感知器能可靠地感知出来，并输出一个开关量，电控箱内采用典型的继电器控制路线，控制箱接到感知器发出的信号，控制继电器的动作，输出个开关量给控制室实现告警，自动停机，同时面板告警指示亮灯，控制电路自锁，为是控制线路恢复，按动面板复位按钮，同时面板上装有自校按钮，当控下此按钮时，模拟现场撕裂故障，将检验控制系统工作。
